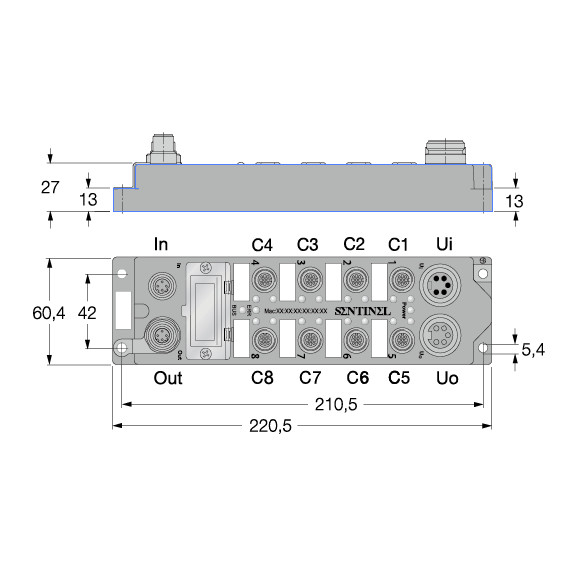

ELBC-IM16-0001

订货号： 78283107

产品特点

CC-Link IE Field Basic I/O从站
双路M12 D码以太网总线接口
支持100Base-TX
内置以太网交换机
铜镀镍金属连接器
电子电路使用环氧树脂灌封
外壳使用高强度塑料
具有IP67的防护等级
规格
下载
附件
产品规格
工作/负载电压
24VDC±10%
模块工作电流
< 200mA
输入通道数
16
输入方式
PNP
电压开关阀值
9.2V/10.4V
电流开关阀值
2.2mA
输入延时
3ms
占用站数
占用一个站（64位）
默认IPv4地址
192.168.3.*
默认子网掩码
255.255.255.0
2022-07-18 EPLAN_ELBC-IM16-0001 下载
2022-03-17 ELBC-IM16-0001设备描述文件 下载
2022-03-10 ELBC-IM16-0001说明书 下载
产品附件
ZNS5-2-RJ45/PVC/PN/FLEX
通讯线：一端RJ45，一端M12，D码
线缆材质：PVC，2米
ZNS5-2-ZNS5/PVC/PN/FLEX
通讯线：双端M12，D码
线缆材质：PVC，2米
ZMK5-2-ZMS5/PVC
7/8''电源线： 一针一孔
线缆材质：PVC，2米
ZMK5-2/PVC
7/8''电源线：孔型
线缆材质：PVC，2米
CYCS5-2AK4
Y型分配器插头
外壳材质：PVC
ZASY4-2ZAK3-2/PVC
Y型M12预制线缆
线缆材质：PVC，2米
ZAS4-2/PVC
I/O线缆：M12 针型
线缆材质：PVC，2米
MKP5-PG11
现场接线型7/8''电源头
5芯，孔型
MSP5-PG11
现场接线型7/8''电源头
5芯，针型
HSE4-PG9
现场接线型通讯接插件
4芯，D码
